| Abkürzungen der Lampenbezeichnung und Ihre Bedeutung |
| Die Lampenbezeichnungen haben sich aus den geschützten Produktbezeichnungen der verschiedenen Hersteller eingeprägt und bedeuten wie aus untenstehender Tabelle ersichtlich ist: |
| Gängige Entladungslampen der Veranstaltungsbranche |
Osram
|
Philips
|
GE
|
Ushio
|
|
| A | Einseitig gesockelt, 100lm/Watt, 6000K, RA>90, wieder heiß zündbar, dimmbar |
HMI
... / SE
|
MSR.....HR
|
CSR...
/ HR
|
USR
|
| B | Zweiseitig gesockelt, 100lm/Watt, 6000K, RA>90, wieder heiß zündbar, dimmbar |
HMI
|
MSI
|
MID
|
UMI
|
| C | Wie A,B (HMI) aber zusätzlich Boostbar |
HMP
|
MSP
|
-
|
-
|
| D | Wie A,B (HMI) aber mit kurzen Lichtbogen |
HTI
.... / SE
|
MSR......SA
|
CSS
|
UMR
|
| E | Wie D (HTI) aber mit längerer Lebensdauer |
HMD
|
|
|
|
| F | Wie D (HTI) aber mit Außenkolben für einfaches Handling. Nicht wieder heiß zündbar |
HSR
|
MSR
|
CSR...
/ CS
|
USR
|
| G | Wie F (HSR) aber mit längerer Lebensdauer |
HSD
|
MSD
|
-
|
-
|
| HR | Hot Restrike | ... das heißt Die Lampe ist in der Lage im heißen Zustand wieder zu zünden. |
| SE | Singel ended | ... einseitig gesockelte Lampe |
| TSE | Tube singel ended | ... einseitig gesockelte Lampe mit Außenkolben |
| DE | dobbel ended | ... zweiseitig gesockelt |
| CID | compact indium discharge | |
| CSI | compact source iodine | |
| HID | High intensity discharge | |
|
Wendelform
|
Abkürzung | ANSI |
|
SC
|
Axialwendel | C-8 |
|
CC
|
Axialdoppelwendel | CC-8 |
|
|
Transversalwendel | C-6 |
|
|
Transversaldoppelwendel | CC-6 |
|
MP
|
Flachgitter | C-13 |
|
BP
|
Doppelgitter | C-13d |
|
TF
|
Zweifachflachgitter | 2C-13 |
| Leuchtstofflampen T-Bezeichnung | ||
|
Durchmesser
|
||
| T 12 | 1-1/2" | 38,1 mm |
| T 9 | 1-1/8" | 31,75 mm |
| T 8 | 1" | 25,4 mm |
| T 5 | 5/8" | 15,875 mm |
Kontinumstrahler / Wolfram-, Wedellampen, Allgebrauchslampen
Füllstoff: Argon, Stickstoff, Krypton
Farbtemeratur: 2500 C
Lebensdauer: 1000st
Wirkungsgrad: 12 lm/w
Kontinumstrahler / Halogenlampe Wolframwedel mit Halogenkreisprozeß
Füllstoff: Argon, Stickstoff, Krypton + Halogen (Jod, Brom)
Farbtemeratur: 3200 C
Lebensdauer: 50 - 4000st
Wirkungsgrad: 25 lm/w
Mischlicht
beide Komponenten in einem Gehäuse Quecksilber Entladungsrohr macht blau grüne Strahlung, die Wolfram-wendel macht weiß rote Strahlung. Wendel ist gleichzeitig Vorschaltgerät für den Quecksilberbrenner
Zündung: Netzspannung
Anlaufzeit: 0-2min
Wiederstartzeit: 5 min
Lebensdauer: 6000st
Wirkungsgrad: 33lm/w
Entladungslampen benötigen eine Strombegrenzug da Stoßionisation innerhalt 100µs lawiennartig zunimmt - Drosselspule

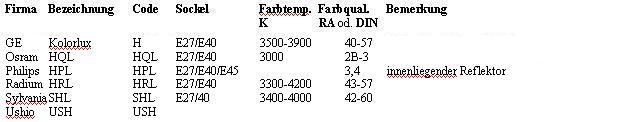

Linienstrahler, Entladungslampen, Quecksilber mit Argon, Hochdruck
Macht blau grüne Strahlung, mehr UV Licht, Schlemme mit Flureszierenden Stoffe bringen rote Strahlung dazu.
Zündung: Netzspannung mit Hilfselektrode, gewöhnlich aber 1700-2000V
Anlaufzeit: 3-5min
Wiederstartzeit: 5 min
Lebensdauer: 6000st
Wirkungsgrad: 60lm/w
Linienstrahler, Entladungslampen, Quecksilber mit Argon, Hochdruck + Metallhalogeniden
( Dysprosium, Thulium, Holmium)
Zündung: höher als U-Netz
Anlaufzeit: 3-8min
Wiederstartzeit:
5-10 min auch heißzündfähig
Lebensdauer: 6000st
Wirkungsgrad: 97 lm/w
Linienstrahler, Entladungslampen, Quecksilber mit Argon, Niederdruck (Leuchtstofflampen)
Geringe blau grün Strahlung hohe UV Strahlung Schlemme mit Flureszieren-den Stoffen machen verschiedene Töne möglich
Zündung: 1000V (Starter)
Anlaufzeit: sofort
Wiederstartzeit: sofort
Lebensdauer: 7500st
Wirkungsgrad: 85 lm/w
Zündung: höher als U-Netz

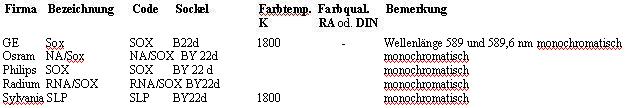

Natrium mit Neon - Niederdruck (Sodium)
Monochromatisch gelbes Licht (589nm & 598,6mm)
Anlaufzeit: 10 min
Wiederstartzeit: 5-10 min
Lebensdauer: 7500st
Wirkungsgrad: 183 lm/W

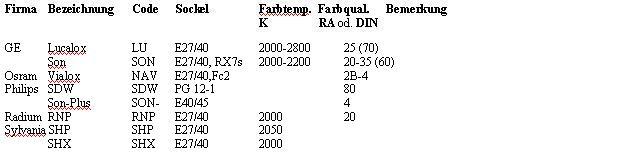

Natrium mit Neon - Hochdruck
Warme goldene Lichtfarbe
Anlaufzeit: 4 min
Wiederstartzeit: einige sek. oder Heißzündfähig
Lebensdauer: 7500st
Wirkungsgrad: 130 lm/W
Xenon
Spektrum ähnlich der Sonne
Zündung 25-35 kV auch heißzündfähig
Lichtleistung sofort, Betriebstemp. 10min
Betrieb mit Gleichstrom
Lebensdauer 400-2000st
Wirkungsgrad 33 -43 Lm/Watt
Neon
Leuchtreklameröhren Neon - rot,
Quecksilber mit Argon - blau, alle anderen Farben mit eingefärbten Gläsern
Zündung: 1000-7500V
Festkörperstrahler (mittels Lumineszenz)
LED
Die LED (Light Emitting Diode) wird in Durchlassrichtung betrieben. In
der Sperrschicht (PN-Übergang) wird durch Rekombination der Ladungsträger
Photonen freigesetzt. Dabei ist die Wellenlänge proportional zu der
Schichtdicke der verbotenen Zone des P-N Übergangs. Da diese Zone
in den Abmessungen konstant ist, ist auch die Wellenlänge konstant,
was bedeutet es handelt sich hier um einen monochromatischen Strahler.
Betrieb mit Gleichstrom (Kleinstspannung)
Lebensdauer 100.000 st
Wirkungsgrad 0,1 - 25 Lm/Watt (Stand 2003)
Weiter abstrahlende Festkörper die auf Flureszenz oder Phosphorenszenz arbeiten, werden hier aufgrund des geringen Leuchtkraft für Scheinwerferzwecke nicht erörtert.
