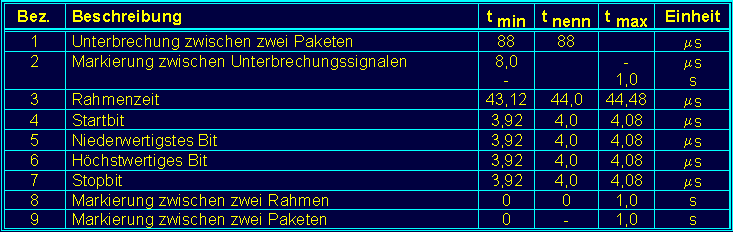

Zu 4 Startbyte 00 = Dimmersteuerung 01= High Bytes einer 16 Bit Übertragung (Avolites) 06 = Low Byte einer 16 Bit Übertragung 07= 16 Bit Übertragung mit Datenkompression und Checksum 255 = Übertragung von Dimmerkennlinien

Teilübertragung Es müssen nicht alle 512 Werte übertragen weden. Damit kann sich die Zykluszeit verkürzen.

Kabel - USITT DMX-Spezifikationen EIA485 (RS485 bei 250 Kbaud), 85-150 Ohm, 120 Ohm Standard, kleine Kapazität zwei paarweise gedrillte und geschirmte Leitungen LIYCY 2x2x0,5 + Schirm 24 AWG Type für 300 m Steckenlänge 22 AWG Type für bis zu 500 m Steckenlänge Belden 9841, 9842 Alpha 5271, 5272 Um Schleifen zu verhindern wird empfohlen den Schirm nicht auf Erde zu legen. Mikrophonkabel sind für die Übertragung von DMX-Digitalsignalen nicht geeignet

Pinbelegung Nach USIIT kann das zweite Aderpaar (Line 2) beinhalten: - zweites DMX Universe - Rückkanal von den Lampen - Rückkanal im Polling-Modus von den Lampen - Servicekanal - weiteres Versorgungsspannung auf Pin 4 und 5 wie Fa. Pulsar es praktiziert um Pulte mit Versorgungsspannung vom Dimmer mit zu speisen, kann bei Drittgeräten zu Schäden führen.

Terminierung Wie bei einem Datenbus üblich sollte auch der DMX 512 DAtenbus mit einem Wiederstand abgeschlossen werden, damit keine Refexionen bei großen Kabellängen den Informationsgefalt verändern können.

Die Festlegung über DMX512 Protoklos kann man in der DIN 56930-2 finden. Das Taschenbuch 342 der Din ist in einem sehr gelungenen Werk über Normen der Veranstaltungstechnik. Taschenbücher sowie weiter Themen über Veranstaltungstechnik stellt die DTHG auf Ihrer Webseite zur Verfügung. Weitere Grundlagenartikel und intressante Produkttests finden Sie in den Fachzeitschriften der Production Partner. Vielen Dank für Ihr Intresse Copyright Herbert Bernstädt, last Update 22.01.2004 Ist auf der rechten Seite keine Navigationsleiste zu erkennen, können Sie mit Startseite die Ausgangsseite und damit weitere Themen dieser Page erreichen.
