Source Four PAR und 19° im Vergleich mit Eurolite GKV

Sichtbare Unterschiede und ihre Bedeutung beim PAR

Beschreibung	ETC Source Four	Eurolite … GKV …
Zum Lampenwechsel benötigt man beim Eurolite Werkzeug (Inbusschlüssel). Darüber hinaus wird für den Profiler eine andere Schlüsselgröße benötigt als beim PAR. So muss beim Lampenwechsel des Plagiates immer Werkzeug mitgeführt werden, woraufhin der verantwortungsbewusste Beleuchtungsmeister beim Hantieren in Höhe sogleich assoziiert „Schutz vor herabfallenden Gegenständen“.	Rädelschraube	Inbus
Zuleitung	Hochwertige Silikonleitung für Gebrauch bei hohen Gehäusetemperaturen.	Nur der Aufdruck lässt auf Silikon schließen.
Die Arretierung der Linse kann beim Eurolite über den Linsenrand springen, da das Federblech nicht wie beim ETC durchgängig nach unten geführt wird. Bei Betätigung drückt man dann auf den Glaswulst und die Linse kommt nicht frei. Das Herauslösen vor dem Glaswulst ist dann sehr umständlich.		Linsenarretierung

Sichtbare Unterschiede und ihre Bedeutung beim PAR

Beschreibung	ETC Source Four	Eurolite … GKV …
Der Sockel des ETC ist insofern dem Sockel von Eurolite überlegen, da die Aufnahme der Stifte nicht zu weit in die Öffnung hineinragen. Damit wird ein gutes Hineinführen des Leuchtmittels ohne Kraftaufwand ermöglicht und Glasbruch insbesondere beim Herausziehen vermindert. Die zusätzlichen Gewebeschläuche beim Eurolite erlauben den Rückschluss, dass sie massive Temperaturprobleme mit zusätzlichen Maßnahmen begegnen mussten. Eine hohe Temperatur am Sockel bedeutet auch eine hohe Temperatur am Leuchtmittel und damit eine Verkürzung der Leuchtmittellebensdauer	Sockel isoliert	Adern isoliert

Abbildungsqualitäten PAR

Beschreibung	PAR ETC | Eurolite
Das Schutzgitter ist für den Betrieb zwingend vorgeschrieben. Während beim ETC das Schutzgitter sehr wenig Licht „abschattet“, erkennt man beim Plagiat eine deutlich abschattende „Fläche“. Der ETC hat bei eingesetzten Schutzgittern weiterhin zwei Farbfilterplätze frei, während der Eurolite als kombinierter Schutzgitterfolienhalter nur noch einen Magazinplatz frei lässt. Darüber hinaus ist das zweite Magazinfach beim ETC wesentlich breiter.		Abschattung durch Schutzgitter
	PAR Eurolite | ETC
Der Eurolite PAR weist einen Hotspot sowie durch das Schutzgitter deutliche quadratische Lichtflecken auf. Abstand PAR – Leinwand 2,5 m	Farbtemperatur 2970 K 3030 K
Eurolite PAR Stufige Abbildung durch Schutzgitter bei Leuchtdichtemessung
Eurolite PAR Stufige Abbildung durch Schutzgitter Abbildung des Lichtwurfes auf der Leinwand

Beschreibung		PAR ETC | Eurolite
Die Anordnung der Facetten und die Reflektionsqualität des Spiegels haben maßgeblich Anteil an der Abstrahlqualität sowie Farbtemperatur.
Die Linse des ETC weist strukturierte Kanten auf. Die Facetten des Eurolite gehen dagegen abgerundet ineinander über und haben in der Mitte eine runde Freifläche. Die Linse ist ausschlaggebend für den Lichtwurf.

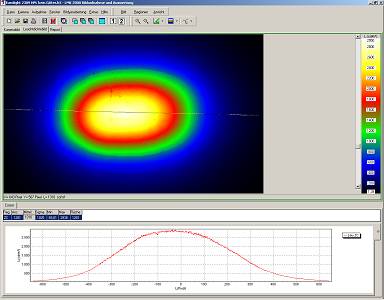

ETC PAR Linse WFL Abstand 2 m, 230 Volt Leuchtdichtefeld Erlaubt ein sauberes Aneinanderreihen von Scheinwerfern zur gleichmäßigen Ausleuchtung Lichtstärkeverteilungskurve nach DIN 5037

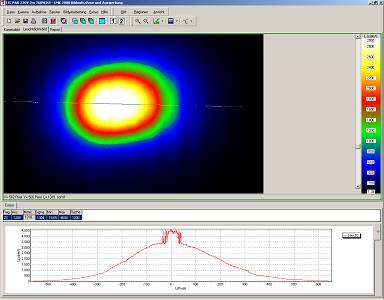

Eurolite PAR Linse WFL Abstand 2 m, 230 Volt Leuchtdichtefeld Es ist deutlich ein extremer Hotspot zu erkennen sowie ein wesentlich kleineres Abstrahlfeld. So muss der angegebene Abstrahlwinkel bezweifelt werden bzw. ist nicht identisch mit dem ETC. Daher ist der Rückschluss auf eine vermeintlich gleiche Lichtstärke nicht haltbar. Lichtstärkeverteilungskurve nach DIN 5037

Sichtbare Unterschiede und ihre Bedeutung beim Profiler 19°

Beschreibung	ETC Source Four	Eurolite … GKV …
Zum Lampenwechsel benötigt man beim Eurolite Werkzeug (Inbusschlüssel). Darüber hinaus wird für den PAR eine andere Schlüsselgröße benötigt als beim Profiler. So muss beim Lampenwechsel des Plagiates immer Werkzeug mitgeführt werden, woraufhin der verantwortungsbewusste Beleuchtungsmeister beim Hantieren in Höhe sogleich assoziiert „Schutz vor herabfallenden Gegenständen“.	Rädelschraube	Inbus
Das Justieren der Lampe erfolgt beim ETC mittels a) freien Bewegens in der x- und y-Ebene im Spiegel und b) mit Rädelschraube für Lampentiefe im Spiegel. Beim Eurolite wird die klassische aber in der Praxis aufwendig durchzuführende Drei-Punkt-Justierung verwendet. Dabei sind die Drehschrauben schwer zu bedienen. Erschwert wird die Justage des Plagiates dadurch, dass es sich grundsätzlich nicht richtig justieren lässt. Man kann nur den Hotspot verschieben oder ein Lichtloch einstellen.	Komfortable 2-Knopf-Justierung	Schwer handhabbare Drei-Schraub-Justierung
Wärmeübergang vom Sockel zur Luft – Das Gehäuse ist beim Source Four optimiert. Beim Eurolite wird die Temperatur durch die zusätzliche Umhüllung, die einen Einbau eines HPL-Leuchtmittels unterbinden soll, gestaut. Folge bei erhöhter Sockeltemperatur ist eine kurze Lebensdauer des Leuchtmittels und ein schneller Verschleiß der Kontakte des Sockels.	Sehr gute Wärmeabführung	Wärmekammer

Sichtbare Unterschiede und ihre Bedeutung beim Profiler 19°

Beschreibung	ETC Source Four	Eurolite … GKV …
Betriebstemperatur nach 15 Minuten am Hals des Leuchtmittel. Molyden beginnt bei 350° zu oxidieren, es sei denn, es ist besonders verarbeitet wie mit z. B. mit Xs Technologie. Messung an der Stirnseite des Glas- Halses, worin sich das Molyden-Plättchen befindet, nach 15 Min. Man erkennt deutlich, dass trotz höherer Wattage am ETC die Temperatur am Sockel um die 350° beträgt und damit im Nennarbeitsbereich aller Leuchtmittel. Wird ein GKV Leuchtmittel im Eurolite betrieben, so sorgen die erhöhten Temperaturen für eine eklatante Lebenszeitverkürzung des Leuchtmittels.	352° C Bei Leistungsaufnahme von 765 W	424° C Bei Leistungsaufnahme von 594 W
Für die Konvektionskühlung wurde beim Source Four erheblicher Aufwand betrieben. Selbst im Lampenkopf sind Kühlrippen zur Vergrößerung der Oberfläche ausgebildet. Damit wird selbst bei hohen Umgebungstemperaturen die Sockeltemperatur im Rahmen der Betriebsgrenzen gehalten, wodurch die Lampenlebensdauer nicht drastisch verkürzt wird, wie es bei unzureichender Kühlung der Fall wäre. Betriebstemperatur nach 15 Minuten an der berührbar heißesten Stelle des Gehäuses bei Nennspannung. Man erkennt deutlich, dass trotz erhöhter Wattage des ETC Leuchtmittels die Gehäusetemperatur nicht höher ausfällt als beim Eurolite. Würde man den Eurolite mit dem gleichen Leuchtmittel betreiben, so würde er über die Maßen heiß werden.	Kühlschlitz nahe Sockel 187° C Bei Leistungsaufnahme von 765 W	Kühlschlitz nahe Spiegelhalterung 190° C Bei Leistungsaufnahme von 594 W

Sichtbare Unterschiede und ihre Bedeutung beim Profiler 19°

Beschreibung	ETC Source Four	Eurolite … GKV …
Die Fixierung zum Ausrichten des Gobos erfolgt beim ETC formschlüssig auf breiter Fläche, so dass im Dauerbetrieb, wie hier bei dem Gerät aus dem Verleih, keine große Abnutzung erkennbar ist und das Einstellen leicht von der Hand geht. Beim Eurolite dagegen stimmt die Passgenauigkeit nicht und die Schraube schneidet in den Rand, wie hier am Neugerät deutlich zu erkennen ist. Ein Ausrichten wird somit sehr mühsam und führt zu einem extremen Verschleiß.		Fixierschraube schneidet in den Rand, auch wenn sie fast ausgedreht ist. Das Drehen des Tubus ist nicht exakt möglich.
Die Halterung des Tubus ist beim ETC mit einer Rädelschraube ausgeführt. Eine zweite Schraube sitzt fest und ist nur mit Werkzeug zu lösen, sie sichert den Tubus als zweite unabhängige Sicherung vom Herausfallen. Der Tubus des Eurolite wird mit zwei Rädelschrauben fixiert. Eine Gefahr entsteht, wenn die zweite Schraube nach dem Lösen nicht wieder angezogen wird. Der Gummiring der ETC Fixierschraube erlaubt ein Festdrehen ohne großes Verschieben des Tubus.	Fixierung vorbildlich
Der Goboeinschub und das Irisfach sind beim ETC am Ende mit einem Anschlag versehen. Ein Durchrutschen ist nicht möglich. Der definierte Tiefenanschlag erlaubt eine gleichbleibende Goboposition. Dagegen sind die Nuten beim Eurolite oben wie unten durchgängig. Damit ist es nicht möglich, mit den üblichen Gobohaltern ein Gobo einzusetzen, ohne das es durchrutscht.	Tiefenanschläge	Durchgehende Nuten
Die Irisabdeckung lässt sich beim Plagiat nur sehr schwer bis gar nicht handhaben. Dies liegt daran, dass das abdeckende Metall nicht dem Radius des Gehäuses entspricht und somit Spannung aufbaut.		Unförmige Irisabdeckung

Sichtbare Unterschiede und ihre Bedeutung beim Profiler 19°

Beschreibung	ETC Source Four	Eurolite … GKV …
Das Schutzgitter ist für den Betrieb zwingend vorgeschrieben. Während beim ETC das Schutzgitter sehr wenig Licht „abschattet“, erkennt man beim Plagiat eine deutlich abschattende „Fläche“. Der ETC hat ein unverlierbares Schutzgitter, wobei das Schutzgitter beim Eurolite als Farbfolienhalterkombination ausgeführt ist und damit auch das Einsetzen schnell vergessen werden kann. Darüber hinaus sind beim ETC zwei Farbfilterplätze frei, während der Eurolite als kombinierter Schutzgitterfolienhalter nur noch ein Magazinplatz frei lässt. Darüber hinaus ist das zweite Magazinfach beim ETC wesentlich breiter ausgeführt, was einen Einsatz mit Farbwechslern erleichtert. Der ETC weist auch hier Lüftungsschlitze auf, damit eine Farbfolie besser gekühlt wird und somit längere Standzeiten erreicht.	Unverlierbares Schutzgitter, breites zweites Magazinfach, Lüftungsschlitze für Farbfolie	Schutzgitter mit stark abschattender Füllung.
Obwohl der Eurolite als Neuware vorliegt, sind bereits die Halterungen angerostet. Der ETC weist selbst nach jahrelangem Betrieb noch keinerlei Alterungsspuren auf.		Neugerät mit Rostspuren
Nasen zur Kennzeichnung erleichtern das Zusammensetzen des Scheinwerfers.	Ausrichtungshilfe

Abbildungsqualitäten Profiler

Beschreibung	Pofiler ETC | Eurolite
Die Anordnung der Facetten und die Reflektionsqualität des Spiegels haben maßgeblich Anteil an der Abstrahlqualität sowie Farbtemperatur.
Abstrahlung von Strahlungsenergie, rückseitig durch dichroitischen Spiegel. Der Filterübergang im sichtbaren Lichtbereich ist beim Eurolite deutlich angesiedelt, das bedeutet, die Filtergüte ist nicht so hochwertig. Dieses rückwertige Licht kann je nach Anwendung als störend empfunden werden.

Beschreibung	Pofiler Eurolite | ETC
Der Eurolite Profiler weist einen Hotspot auf. Durch das Schutzgitter sowie durch den Spiegel sind deutliche Abzeichnungen zu erkennen. Deutlich ist dieser Vorteil beim ETC. Das Licht ist klar, hell, gleichmäßig und randscharf. Der Eurolite erreicht nur 2/3 der Lichtleistung des ETC, der mit einer kleinen 500 Watt Lampe ausgestattet wäre. Abstand PAR – Leinwand 7 m	Farbtemperatur 2950 K 3020 K Peak 1950 Lux 3050 Lux
Projektion mit Blendenschieber Man erkennt, dass der Kreisbereich bei scharf gezogenen Blendenschiebern beim Eurolite „absäuft“.
Goboprojektion Bei einer Goboprojektion stellt der ETC auch die äußeren Randbereiche ausreichend dar.
Goboprojektion Detail Rechts oben ETC Auch in der Randschärfe ist der ETC dem Eurolite deutlich überlegen. Links unten Eurolite

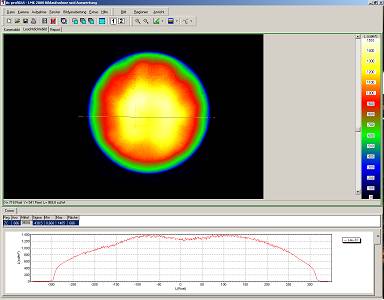

ETC Profiler 19° Abstand 6 m, 230 Volt Leuchtdichtefeld Es ist eine weitgehend gleichmäßige Ausleuchtung zu erkennen. Selbst in den Randbereich hinein wird versucht, die Lichtstärke konstant zu halten, was sehr wichtig für die Goboprojektion (siehe vorher) sowie für einen nahtlosen Übergang von einem Scheinwerfer zum nächsten ist. Lichtstärkeverteilungskurve nach DIN 5037

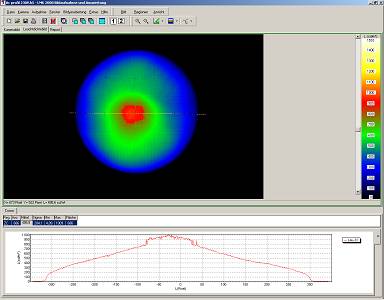

Eurolite Profiler 19° Abstand 6 m, 230 Volt Leuchtdichtefeld Schwache Lichtausbeute mit extrem steil ansteigendem Hotspot Lichtstärkeverteilungskurve nach DIN 5037

Kurioses:
Die Leistungsaufnahme ist um 10 Watt geringer als die Leistung des Leuchtmittels.

Leuchtmittel

Beschreibung	ETC Source Four	Eurolite … GKV …
Während das GKV Leuchtmittel eine biplane Wendel aufweist, die ideal für Linsensysteme geformt ist, basiert das HPL-Leuchtmittel auf einer kreisförmigen Wendelanordnung, die ideal ist, um im Zentrum eines Ellipsenspiegels oder Parabolspiegels eingesetzt zu werden.	Circle Anordnung	Biplan - Anordnung
Bei unserem Test ist beim Entfernen des Leuchtmittels aufgrund der „Wärmekammerkonstruktion“ das Leuchtmittel zu Bruch gegangen. Dies wird bei den klemmenden Fassungen und dem ungünstigen Winkel beim Eurolite wesentlich häufiger auftreten als beim ETC, wo man den kräftigen Kühlkörper anpacken kann.
