Typenschild beim Scheinwerfer

Gerade das Typenschild wird oft stiefmütterlich behandelt, insbesondere wenn man wissen will, wie schwer der Scheinwerfer ist, damit man die Traversenlast berechnen kann oder das passende Sicherungsseil herausgesucht werden kann. Liest man die Mindestanforderung für das Typenschild von der BGV durch, so vermisst man noch einen Eintrag für das zugelassene Leuchtmittel. Denn es ist ein Unterschied ob man z.B. ein HSD Leuchtmittel oder HSR Leuchtmittel einsetzt. Beide Leuchtmittel sind elektrisch und mechanisch sehr ähnlich und arbeiten beide gleichermaßen einwandfrei im Scheinwerfer. Aber das HSD Leuchtmittel hat im Quarzglas eine Beimischung die mehr UV-Strahlung absorbiert. So kann man z.B. ein Interview länger mit einem HSD Leuchtmittel durchgeführt werden ohne das sich Könige verbrennen als mit einem HSR Leuchtmittel.


Kennzeichnung an Maschine - Scheinwerfer / Typenschild:
Maschinenrichtlinie (95/16/EG)
17.Mai 2006
EN 60598
Leuchten
VBG: SP 25.1/7
Scheinwerfer alles unter 3.
CE-Kennzeichnung
 Artikel 5 (1) f), Artikel 16
Anhang 1, 1.7.3
 CE-Kennzeichnung
Warnhinweise an Maschine in Amtssprache vom Staat von in Verkehr gebracht wird
Anhang 1, 1.7.1

EN 60598-1
3.2 Aufschriften

-Hersteller, Händler
-Typ
-Spannung U
-Nennfrequenz (Hz)
-Nennstrom (A)
-Leistungsfaktor
-Leistung Lampe W
-Umgebungstemperatur ta
-Schutzklasse
-IP Nummer (darauf IP20 kann bei
..gewöhnlichen Lampen verzichtet ..werden)
-Zeichen für Montage auf
..brennbaren Untergrund
-Zeichen für Entladungslampe
-Zeichen für "cool Beam"
-Zeichen für Spiegelkopflampen
-Zeichen Schutzscheibe

EN 60598-2-17
17.5 Aufschriften

-Das "Oben" des Scheinwerfers
-Gebrauchslage
-Montageanweisung
-Achtung, Lampe Heiß
-Umgebungstemperatur ta
-Mindestabstände zu Brennbaren
-Hochdruck "Wartezeit.."
-Max Gehäusetemperatur
-UV-Schutzscheiben
-Wechsel bei Beschädigung

Siehe Beispiel an folgender Tabelle
Firmenname und vollständige Anschrift
Anhang 1, 1.7.3
Bezeichnung der Maschine
Anhang 1, 1.7.3
Typ oder Baureihe
Anhang 1, 1.7.3
Gegebenfalls Seriennummer
vollständige Anschrift
Anhang 1, 1.7.3
Baujahr
 Anhang 1, 1.7.3
Gewicht der Maschine wenn Benutzung mit Hebezeug vorliegen kann
Anhang 1, 1.7.3

In der DIN 15560 Teil 7 werden folgende Beschriftung und Kennzeichnung für Studio und
Bühnenbeleuchtungsgeräte beschrieben bez. gefordert:
Typ:
 Superschow
Seriennummer:
123456
Baujahr:
1836
Hersteller:
Hessenwohl

Un:

230 V
In:
2,6 A / 60 Hz
Pn:
575 W
Eigengewicht
 18 Kg
Brennlage:
 Beliebig
IP Schutzart (Eindringen von Fremdkörper, Staub und Wasser), siehe auch Schutzarten
Oberflächentemperatur To (°C)
 165 °C
Der Scheinwerfer ist vor dem Öffnen des Gehäuses allpolig vom Netz zu trennen.
Weiter verlangt die DIN VDE 0711 / EN 60598 Teil 1 eine Mindesthöhe der Schriftzeichen von 2mm und bei Symbolen 5mm sowie noch folgende Einträge:
Leuchtmittel:
 MSR, HMI 575
Warnhinweis bei Leuchten mit Schutzglas
Schutzklasse, siehe auch Schutzklassen

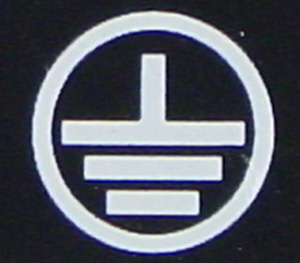

I = Geräte mit Schutzleiter
II = Schutzisolierte Geräte
III = Schutzkleinspannung
Mindestabstände zu Personen,
Brennbaren Materialien,
angestrahlten Flächen (m)
Maximale Umgebungstemperatur Ta
 45 °C
Weiter verlangt die DIN VDE 0711 / EN 60598 Teil 2
Warnaufschriften
 Vor dem Lampenwechsel vom Netz trennen - Achtung heiße Lampe, bei Hochdruckentladungslampen: Erst x Sekunden nach dem Abschalten öffnen
Und die BG abschließend noch
CE -kennzeichnung,
siehe auch Kennzeichnungen

Und hier einige Stielblüten von aktuellen PAR-Scheinwerfer:


Wenn die maximale Umgebungstemperatur nur 25° betragen darf, folgt der Einsatz dieses Scheinwerfers nur Outdoor wohl nur zur Winterzeit.


Powerconsumtion von 590 W und Leuchtmittel von 600W, sind 1,7% Rabat beim Wechsel zum einem günstigeren Stromanbieter.
