LED - Binning

Die Strukturen moderner Hochleistungs-LEDs sind komplex und Fertigungstoleranzen werden bei kleinsten Parameter-schwankungen unvermeidlich. Um nicht nur Ausschuss zu produzieren, werden die Halbleiter sortiert und entsprechend ihren Farbwerten und Wirkungsgraden sortiert. Dementsprechend fallen alle in den gleichen Behälter (Bin), die ähnliche Werte aufweisen. Je enger die Toleranzen gesetzt werden, um so höher ist die Qualität von Systemen, die mehr als aus einer LED bestehen.

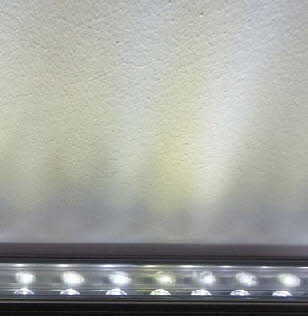

Weißlicht LEDs mit unterschiedlicher Lichtfarbe  als Folge durchschnittlicher Sortierung

Schlussfolgerung:

- Homogene Lichtfarbe erfordert enge Toleranzen.

- Kleine Toleranzen sind zurzeit nur mit Selektion zu erreichen.

- Eine enge Selektion erhöht den Produktpreis/ spiegelt Qualität wider.

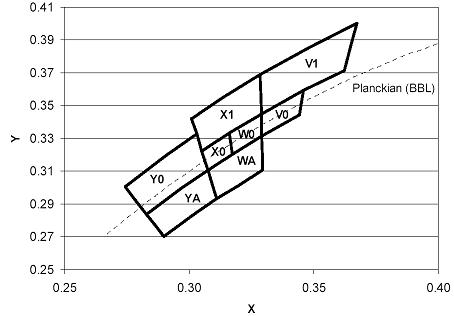

Gruppierung nach Selektion in Binnings

Quelle: Luxeon, Trademark von Lumileds Lighting LLC.
