LED - Optik, Linsen, Kolimatoren
Der Wirkungsgrad einer LED wird einmal durch den Übergang des Lichtes vom Chip mit dem Brechungsindex von n = 3,5 zum Medium Luft n = 1,5 bestimmt. Hier spielt die Art der Ankopplung eine wichtige Rolle, wobei ein Einsatz von Kunststoffen wie Epoxydhartz mit dem Brechungsindex von n=1,5 helfen, den Grenzwinkel der Totalreflexion an der Chipoberfläche herabzusetzen. Der Kunststoffkörper einer Hochleistungs-COB-LED wird z. B. auch für einen Abstrahlwinkel von etwa 110 Grad geformt. Um einen engen Abstrahlwinkel zu erreichen, werden optische Lichtführungsplastiken aus Acryl dem Leuchtkörper vorgesetzt. Dabei werden wie bei einem Spiegel schräg auftreffende Lichtstrahlen mit einer Totalreflektion an der Grenzfläche des Acrylkörpers, in die gewünschte Lichtaustrittsrichtung geführt. So werden Austrittswinkel von bis zu ca. 10 Grad erreicht.
Batwing Abstrahlcharakteristik
Lambertain Abstrahlcharakteristik

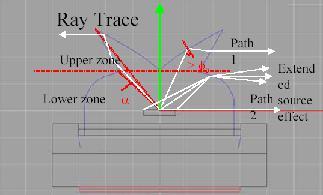

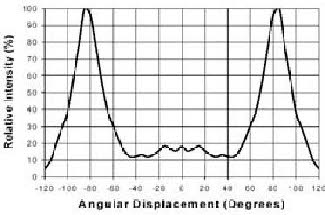

Side Emitter Abstrahlcharakteristik
Kollimatoren
Um einen engen Abstrahlwinkel zu erreichen, werden optische Lichtführungsplastiken aus Acryl dem Leuchtkörper vorgesetzt. Dabei werden wie bei einem Spiegel schräg auftreffende Lichtstrahlen mit einer Totalreflektion an der Grenzfläche des Acrylkörpers, in die gewünschte Lichtaustrittsrichtung geführt. So werden Austrittswinkel von bis zu ca. 10 Grad erreicht.

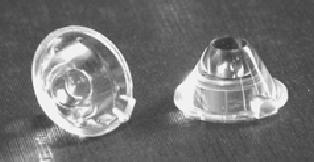

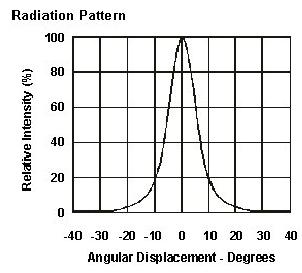

Kollimator für engen Abstrahlwinkel
Strahlengang zur Bündelung

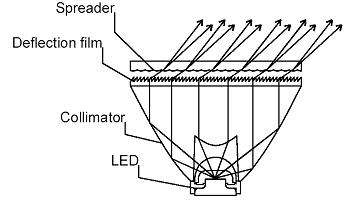

gerichteter Diffusor
Quelle: Luxeon, Trademark von Lumileds Lighting LLC.
Quelle: Luxeon, Trademark von Lumileds Lighting LLC.
Quelle: Luxeon, Trademark von Lumileds Lighting LLC.
Quelle: Luxeon, Trademark von Lumileds Lighting LLC.
Quelle: Luxeon, Trademark von Lumileds Lighting LLC.
Quelle: Luxeon, Trademark von Lumileds Lighting LLC.
