Der Blinder beinhaltet als
Scheinwerfer ein PAR-Leuchtmittel.
Die Integration des Parabolspiegel mit dem Leuchtmittel zu einer Einheit
auch genannt Sealed Beam (abgedichteter Lichtstrahl) oder Pressglaslampe
genannt hat einige Vorteile wie z.B. das diese geschlossene optische Einheit
ideal gegen Staub, Nässe und anderen Einflüssen geschützt
ist. Außerdem ist Sie sehr einfach zu handhaben. So wurde dieses
kompakte Leuchtmittel für die verschiedensten Fahrzeuge entwickelt.

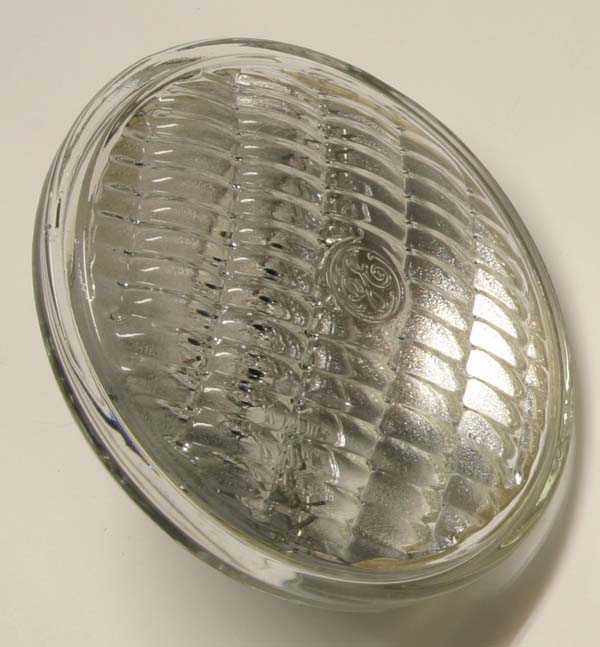

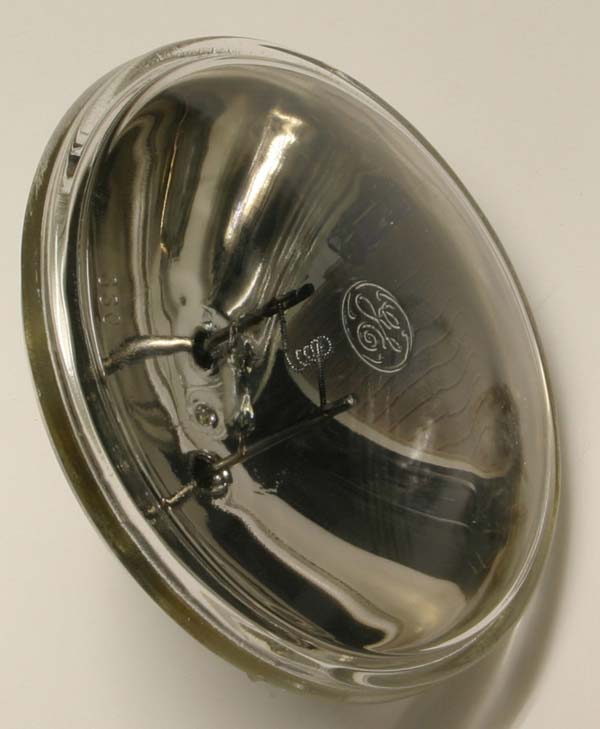

Eines davon ist das ACL Leuchtmittel
(Aircraft Landing Lamp). Es ist mit Schraubverbindungen zum Anschluss
der Stromkabel ausgeführt und benötigt deshalb noch nicht einmal
ein Sockel, sondern nur noch ein Gehäuse. Diese Bauart des Leuchtmittels
das sozusagen vorjustiert bzw. fokussiert ist, brauch nur noch irgendwie
in einem Gehäuse festgehalten zu werden und schon ist der Scheinwerfer
fertig. Ideale Vorraussetzung um selbst einmal einen Scheinwerfer zu bauen.
Diese ACL Leuchtmittel weisen einen für Parabolspiegel basierenden
Scheinwerfer einen nicht so typischen Abstrahlwinkel von um die 11°
auf. Meist wird die ACL in einer PAR 36 Größe mit 250W angeboten,
aber auch PAR 64 mit 600W ist möglich. Um ohne Transformator auszukommen
schaltet man acht ACL Leuchtmittel in Reihe um Sie direkt an 230V anzuschließen.
Aber auch 4er Kombinationen mit 110V sind üblich, insbesondere bei
Gastspielen aus Übersee deren Versorgungsspannung ohnehin nur 110V
beträgt. Eine solche 4er Kombination mit einem Schukosteckverbinder
auszustatten ist denkbar ungünstig. Aber man kann zwei Einheiten
a 110V in Reihe zu schalten. Dazu hat man vielerorts einen gelben CEE
Einpoligen Steckverbinder ausgewählt. Es sind Adapter im Umlauf,
die von einmal Schuko auf zweimal gelbe Steckverbinder, die in Reihe geschaltet
sind aufsplitten. Mann kann aber auch einen Dimmer auf 110V limitieren,
so ist auch ein direkter Betrieb an einem Dimmerkreis möglich. Aber
Achtung, wegen dem hohen Einschaltstrom im kalten Zustand ist es sinnvoll
das Leuchtmittel vorzuglühen, wenn der Dimmer
keine Einstellung von Responseverhalten erlaubt. Denn im Ungünstigsten
Moment, beim ersten Einschalten kann der Phasenanschnitt genau im Scheitelpunkt
anliegen, was bekanntlich bei einem Phasenanschnittsdimmer
bei 90° erfolgt und damit der Scheitel der 230V Netzspannung anliegt,
denn die 110V Begrenzung erfolgt ja nur Leistungstechnisch, die Spannungsform
selbst bleibt ja erhalten, es sei denn man ist stolzer Besitzer eines
Sinusdimmers. Folglich werden bei Blinder öfters die Leuchtmittel
gewechselt, aber auch weil dieses Leuchtmittel aufgrund seiner hohen Leuchtdichte
nur eine bescheidene Lebensdauer von ca. 25 Betriebsstunden aufweist.
Dazu kommt jetzt die unangenehme Eigenschaft, das in einer Reihenschaltung
dann bekanntermaßen alle hintereinander geschalteten Leuchtmittel
dunkel sind. Nun ist die Frage welches Leuchtmittel ist das defekte. Dabei
kann man dem Problem mit Komfort begegnen, indem das Blindergehäuse
parallel zu jedem Leuchtmittel eine Glimmlampe aufweist, die dann zuverlässig
das defekte Leuchtmittel anzeigt. Oder man muss es mit einem Durchgangsprüfer
jedes Leuchtmittel "ausklingeln". Gerade bei Selbstbauten Blindern
die von einem Gastspiel mitgebracht werden und mal schnell eben noch dazugehängt
werden soll, wie aber auch bei der Handhabung, wenn mal schnell das Leuchtmittel
ausgetauscht werden soll, ist wie auch bei einigen low Kost Produkten,
ein gewisses Gefahrenpotential möglich. Denn im Gegensatz zu "normalen"
Scheinwerfern, deren Leuchtmittel in einem Sockel eingesetzt wird, der
Berührungssicher aufgebaut ist, weisen diese Blinder-Leuchtmittel
meist nur Schraubklemmen auf. Öffnet man dann das Gehäuse ohne
den Netzstecker zu ziehen, kann man sehr leicht an die blanken Drähte
der Stromversorgung der Leuchtmittel gelangen. Insbesondere weil die anliegende
Spannung nicht sichtbar ist und somit die Gefahren oft unterschätzt
wird. Aus diesem Grunde haben sich auf dem Markt Blindertypen etabliert,
die beim öffnen des Gehäuses die Stromversorgung allpolig zwangsweise
trennen.

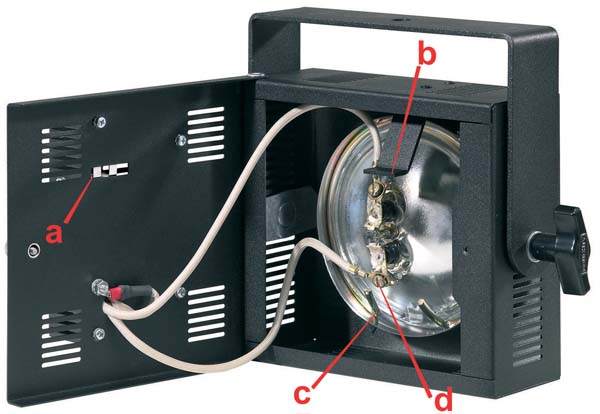

Ein-Zellen-Blinder mit zwei Microschalter (a) für allpolige Abschaltung
öffnen beim Gehäuses durch Entfernung der Betätigungslasche

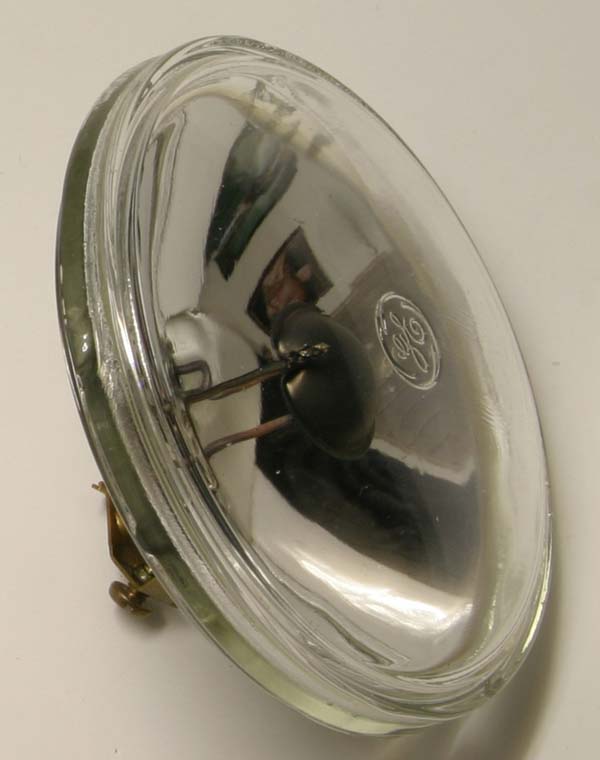

(b). Typisch für Blinderleuchtmittel: Schraubanschluss (d) statt
Sockel. Sprengring (c) für einfache Halterung und Auswechselbarkeit
des Leuchtmittels.
[1]
Verteilerleiste für ACL-Scheinwerfer mit Powercon Anschluss. Durch
Glimmlampe in der Verteilerleiste kann bei der Reihenschaltung schnell
die Defekte Lampe ausfindig gemacht werden.
[1]
BAR speziell für ACL bestückte Scheinwerfer z.B. PAR36. Hier
wird der Ausfall eines Leuchtmittels an der BAR mit einer Glimmlampe angezeigt.
[1]

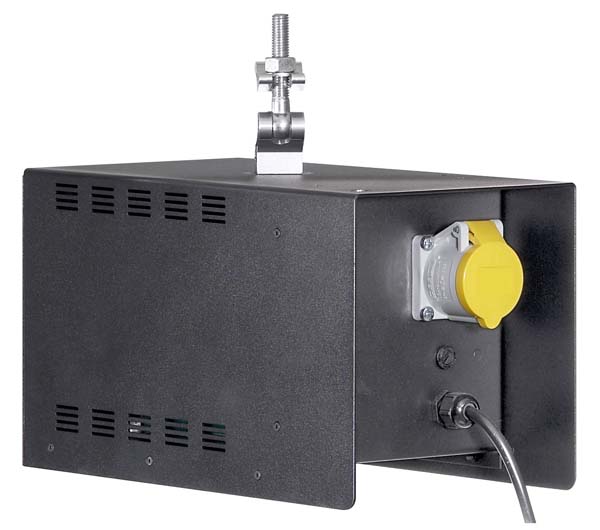

110V Transformator für 4 Zellen Blinder oder 110V PARs
[1]

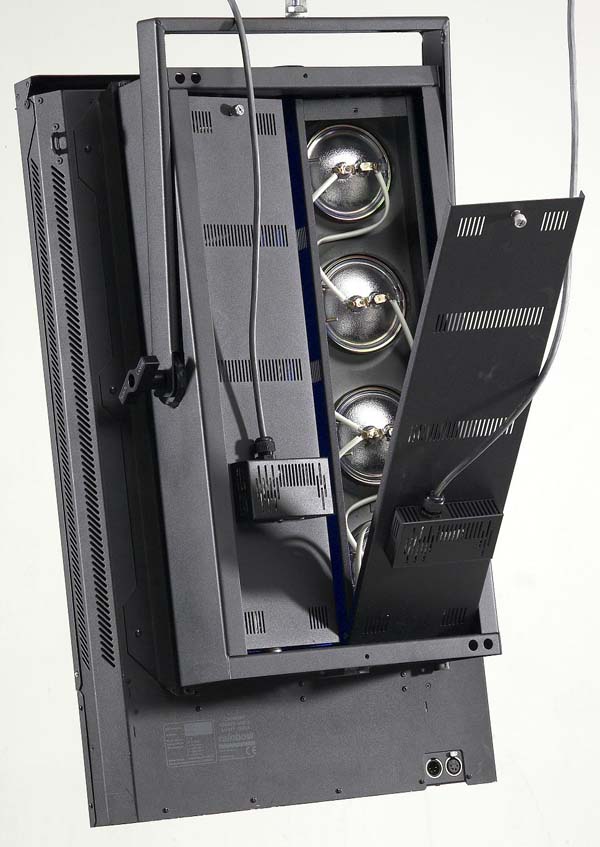

Blinder mit Rollenwechsler von Hinten zugänglich zum Auswechseln
des Leuchtmittels ohne den Wechsler abbauen zu müssen.
[1]
[1]

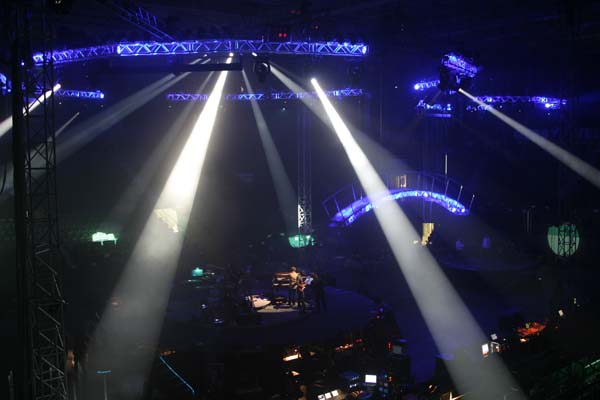

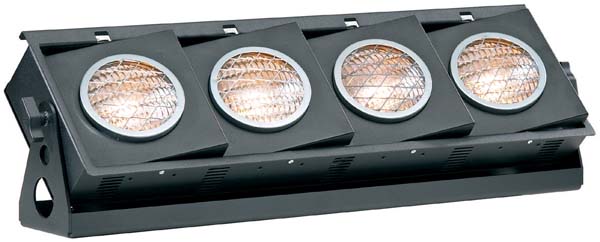

Sehr praktisch ist auch das wenn man die einzelnen Leuchtmittelgruppen
ausrichten kann. Damit werden oft die beliebten Fächern gesetzt,
die z.B. hinter dem Schlagzeug mit Ihren Lichtfingern die sich im leichten
Dunst gut abbilden viel Räumlichkeit auf der Bühne bewirken.
[1]

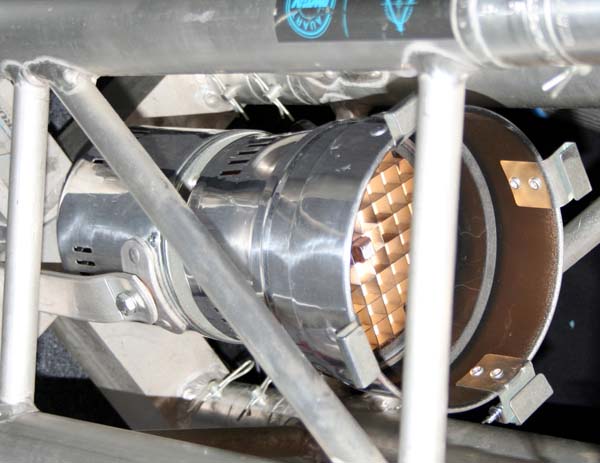

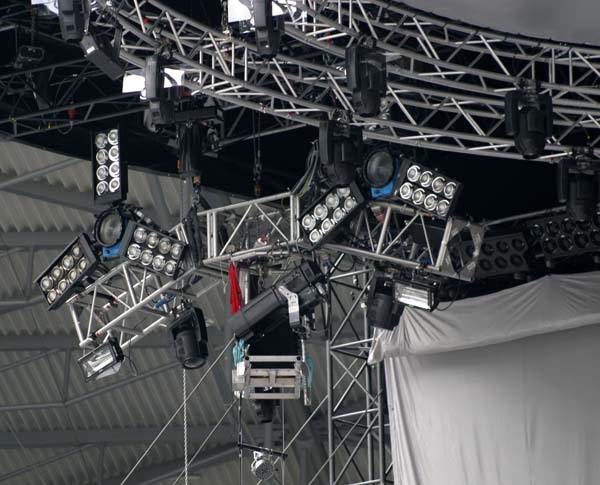

ACL in PAR-Gehäuse in Kreisanordnung
a)
b)

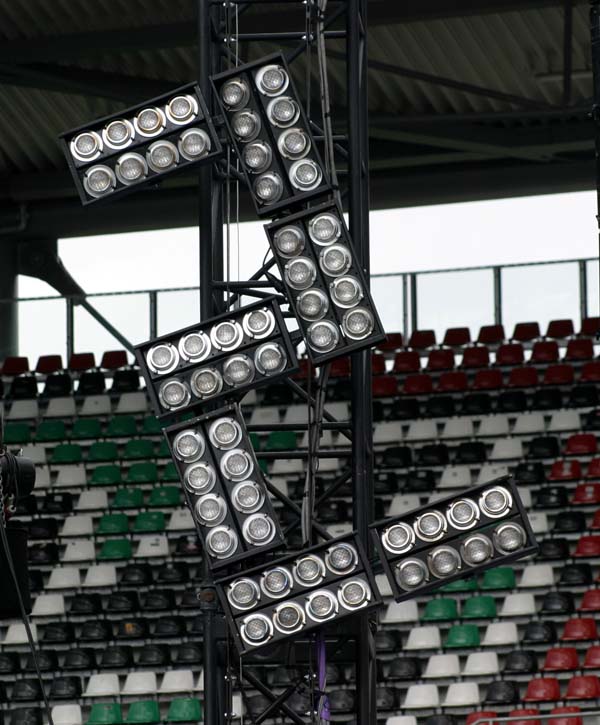

Formgestaltung mit 8-Light-Blinder in Vollendung bei Herbert Grönemeyer
2007 (Licht: Günther Jäckle)

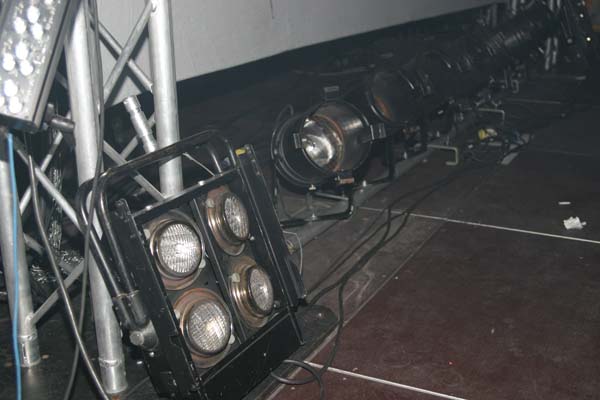

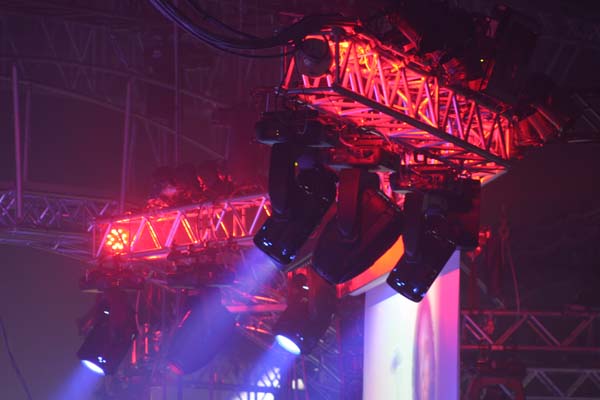

Klassischer Einsatz bei BAP, Licht: Peter Seifert, Aufbau von PAR Fächer
und Blinder in Bodennähe
a)
b)

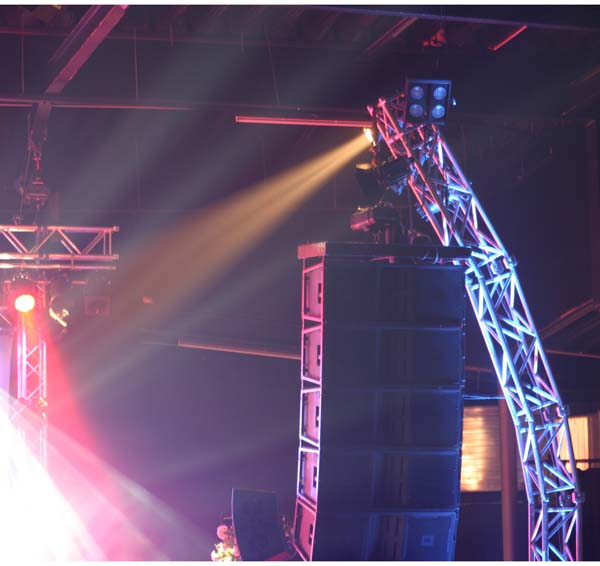

Blindereinsatz bei BAP (Licht: Peter Seifert) a) 4-Lite-Blinder Montiert
b) 4-Lite-Blinder in Aktion
