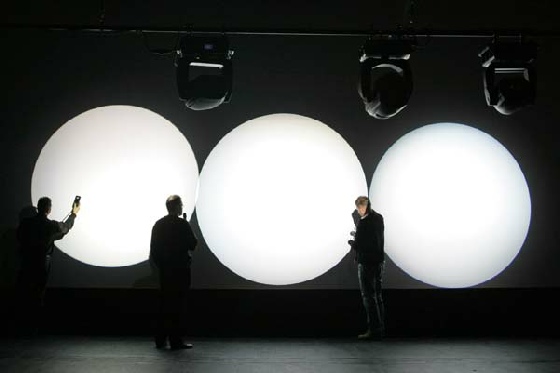

Shootout - Vergleichen von Movinglights

Bei einem Vergleich mehrerer Movinglights wie es bei einem so genannten Shootout erfolgt, ist, wenn man es nicht alles selber macht, Vorsicht angesagt. Am besten ist es, wenn man alle zu vergleichenden Movinglights auf nur einer Lichtstellkonsole anlegt und zusammen die Cues fährt. Gewitzte Repräsentanten kennen die Schwachstellen Ihrer Movinglights sehr genau und programmieren bei Ihrer Vorführung Ihr Pult dementsprechend. So wird z.B. bei der Gobosektion mal kurz der Dimmer um 10% zurückgefahren um eine Halo-ärmere schärfere Projektion zeigen zu können. Oder bestimmte Farbwechsel werden über Zwischenwerte angefahren, damit man die unschönen Übergänge nicht sieht. Verursacht ein Prisma-Antrieb sehr laute Geräusche, so wird er nur mit halber Geschwindigkeit und somit unhörbar gefahren. Aber auch die Menüeinstellung sollte man selber vorher auf Factory setting zurück setzen, sonst kann sich dieser im Boostbetrieb befinden, ohne das man es weiß. Oder eine TV-Dimmerkurve wurde aktiviert um unschöne Dimmereffekte schnell zu überfahren. Damit jetzt kein falsches Bild aufkommt: Unsere Branche ist klein und fast alle arbeiten in offener und fairer Weise. Aber es genügt schon ein Kleingeist, dass man hier nur mal darauf hinweisen sollte. Zwar ist es aufwendiger am eignen Pult alles einzurichten und Vorzubereiten, aber dafür kauft man auch wirklich keine Katze im Sack. Und wenn man dann selber auf Go drückt und das eine Movinglight erreicht erst nach den anderen das Ziel, dann ist es eben langsamer. Das kann man bei vier unterschiedlichen Pulten mit vier drückenden Händen nicht so einfach feststellen. Auch hier hat es sich bewährt, wie oben bereits erläutert, alle zu vergleichende Scheinwerfer sind mit der gleichen Lichtkreisgröße zu vergleichen bei gleichen Abstand zur Projektionsfläche versteht sich.


Die Anwendung und die damit verbundenen Anforderungen an ein Movinglight können extrem unterschiedlich sein, so dass man einen Vergleich mehrerer Geräte zueinander nur in Abhängigkeit des zu erwartenden Einsatzgebietes ernsthaft erstellen werden kann. Einsatzgebiet abhängig, entsteht so eine bewertete Checkliste. Zum Beispiel ist die Geräuschentwickkung eines Movinglights in einer Diskothek unerheblich, während in einem Theater dieses Kriterium ein Ausscheidungsgrund sein kann. Mit der folgenden Tabelle kann jeder für seinen Hauptanwendungsbereich eine eigne Checkliste erstellen, gewichten und dementsprechend das optimale Movinglight systematisch finden. Die meisten Hinweise in der Tabelle sind selbst erklärend oder sind auf den Movinglightseite in der gleichen Menue-Ebene erörtert.






Herbert, Bernstädt, Herbert Bernstädt, hbernstaedt, Bernstaedt, Institut, angewandte, Veranstaltungstech nik, Movinglight, Schootout, Schoot out, Vergleich, Vergleichstest, Auswahl, Kriterien, Yoke, bügel, camlock, sicherungsseil, Kühlung, DMX, Zugentlastung, Powercon, EVG, Elektronisches, Vorschalt, gerät, KVG, Konventionelles, Schaltnetzteil, Entladungslampe, led, Sockel, Justage, IR, UV, Spiegel, Kondnsor, Flicker frei, Abstrahlwinkel, Wirkungsgrad,Tem peratur, IP, Protokolle, ACN, rdm, DMX, DMX 512, Stand Alone, sound to light, CMY, Farbmischsystem, Menü, charts, W-DMX, Pan, Tilt, 16Bit, 16, Bit, Zoom, Stepzoom, Fokus, focus, beam, Iris, Effektrad, Goborad, animationsrad, Torblende, Ovalizer, Torblendeneffekt, Prisma, Farben, Farbrad, Service, Geräuschentwicklu ng, Noise, Firmware, Wartung, Service, EN 62079, Typenschild, Morphen, More, Moré, Blendenschieber, shutter, strobe, EN 60598

1. Aufbau

1.1 Handling

1.1.1 Wie schwer ist das Movinglight im Hinblick auf Traversenbelastung?

1.1.2 Welche Abmessung hat das Movinglight in Hinblick auf Staffelungsdichte?

1.1.3 Ist das Movinglight gut zu tragen, ins Case zu stellen-herauszunehmen?

1.1.4 Wie ist die Standsicherheit bei Bodenaufstellung?

1.1.5 Weist das Gehäuse scharfe Kanten auf in Hinsicht Verletzungsgefahr
          insbesondere die Scherkante vom Bügel (Yoke) zum Basement.

1.1.6 Ist zum Transport Pan und Tilt arretierbar?

1.1.7 Wie praktisch ist die Montage der Aufhängehacken? Camlock Adapter?

1.1.8 Ist eine Kennzeichnung der Frontausrichtung vorhanden?

1.1.9 Ist eine Aufhängung auch in 90° oder 45° Winkel möglich

1.1.10 Sind die Aufhängehakenposition variabel

            für verschiedene Trussbracingabstände?

1.1.11 Wie einfach ist das Sicherungsseil zu befestigen?

1.1.12 Passen auch nach deutschen Regeln der Technik dimensionierte

           Sicherungsseile in die vorgesehene Sicherunsseilaufnahme?

1.2 Mechanischer Aufbau

1.2.1 Wie sind die Bodenfüße gestaltet?

          (geschraubt, gummiert, geklebt, Kunststoff)

1.2.2 Ist der Kopf mittels Drahtseil zusätzlich abgesichert?

1.2.3 Wie robust-sicher ist die Verbindung von Kopf und Basement?

1.2.4 Bei einem Scan - Ist die Ablenkeinheit drehbar, abnehmbar?

1.2.5 Findet eine geführte Luftzikulation im Kopf statt?

          Kühlung bei Überkopfbetrieb?

1.2.6 Welchen robusten Eindruck macht das Gehäuse

           und oder die Tragkonstruktion?  (Grauguss, Blech, Kunststoff)

1.3 Elektrische Aufbau

1.3.1 Ist das Yokkabel mittig im Bügel aufgeteilt (Einfacher Wechsel bei Bruch)

1.3.2 Werden die Daten und Energie anders zum Kopf übertragen?

          (IR, Schleifring)

1.3.3 Abschalten der Lampenenergieversorgung beim Öffnen des

          Kopfes oder ist der Kopf nur mit Werkzeug zu öfnen?

1.3.4 Sind die DMX-Steckverbinder 3polig und oder 5polig. Ausgeführt?

1.3.5 Sind die DMX-Steckverbinder ein Markenprodukt?

1.3.6 Sind beim DMX-Steckverbinder Pol 4 und 5 durchverdrahtet?

1.3.7 Erfolgt auf Pin 4 und 5 ein Einspeisen von Feedbackdaten

          oder einer Spannung?

1.3.8 Ist ein Abschlusswiderstand zuschaltbar?

1.3.9 Erfolgt die Energiezuführung über Kabel oder Stechverbinder?

1.3.10 Bei Kabel, wie gut ist die Zugentlastung?

1.3.11 Bei Steckverbinder handelt es sich um Powercon,

            Kaltgeräte. oder sonstiges?

1.3.12 Bei Powercon - Gibt es auch Power out zum Durchschleifen?

1.3.13 In welchen Spannungsbereich kann ein Betrieb erfolgen?

            110V für Ausland auch?

1.3.14 Ist eine zufallsabhängige Einschaltverzögerung vorhanden

           oder eine Einschaltstrombegrenzung vorhanden?

1.3.15 Bei Elektronischen Netzteilen und VGs könne dort die Stromimpulse einen

           Effekt der Überlastung des Nullleiters in einer Dreiphasenzuleitung

           verursachen?

1.3.16 Wie reagiert das Movinglight beim Ein und Ausschalten über

            einen "Non Dim" - Eingestellten Dimmer?

1.4 Leuchtmittel

1.4.1 Typ des Leuchtmittel -

          LED, Microwellenlampe, Entladungslampe, Halogen?

1.4.2 Anzahl der Lichtquellen im Movinglight (4-Fach, Arrays, Anzahl von LEDs)

1.4.3 Bei LED wird das Weislicht aus welchen Farben

          oder weißlicht-LEDs gemischt?

1.4.4 Wie hoch ist das Verhältnis von Preis/Lebensdauer des Leuchtmittels?

1.4.5 Wie einfach kann man ein Leuchtmittel austauschen?

1.4.6 Wie einfach kann man das Leuchtmittel justieren?

1.4.7 Ist eine Justage zwischen gleichmäßigen Lichtfeld und Hotspot möglich?

1.4.8 Kann per DMX die Justage motorisch verstellt werden?

1.4.9 Ist eine Führung für das einführen des Leuchtmittels vorhanden?

1.4.10 Kann das Leuchtmittel von außen ohne öffnen des Gehäuses

            eingeführt werden (Fast Fit - Sockel)?

1.4.11 Ist der Leuchtmittelreflektor IR-Durchlässig (Kaltlichtspiegel)?

1.4.12 Ist eine Zündung auch bei einem heißen Leuchtmittel möglich?



1.5. Vorschaltgerät (Entladungslampe),

                                     Treiberelektronik (LED),
                                     Dimmer (Halogen)

1.5.1 Handelt es sich um ein Elektronisches Vorschaltgerät

         oder um eine Drossel?

1.5.2 Ist eine Leistunsreduzierung am Leuchtmittel bei "Black Out" implementiert?

1.5.3 Ist das Licht "flicker frei" auch bei Video und Kameraaufzeichnungen

1.5.4 Ist eine Boostfunktion vorhanden? Auf welche Kosten (Lebensdauer)?

1.5.5 Bei Halogenleuchtmittel ist evtl. ein externer Dimmer notwendig?

1.5.6 Bei Halogenleuchtmittel ist der Dimmer ein Phasenabschnittsdimmer?

1.6 Optischer Aufbau

1.6.1 Handelt es sich um eine Kondensoroptik,

                                                    Elipsenspiegel oder

                                                    Parablolaufbau?

1.6.2 Werden vergütete Linsen eingesetzt?

1.6.3 Ist der Abstrahlwinkel motorisch variabel

          und reicht er für die Anwendung aus?

1.7. Gobos, Effekträder, Animationsräder

1.7.1 Wie einfach ist der Kopf zum Gobotausch zu öffnen?

1.7.2 Werden die Gobos mit Sprengring gehalten?

1.7.3 Haben die Gobos eine Form das Sie

          nur ausgerichtet eingesetzt werden können?

1.7.4 Kann das Gobo mit Schnellwechselhalter herausgenomme werden?

1.7.5 Kann das ganze Goborad schnell entnommen werden?

1.7.6 Wie gut kann man das Gobo am hängenden Movinglight einsetzen?

1.7.7 Muss das Gobo aus Glas oder Metal sein?

1.7.8 Muss das Gobo Temperaturbeding aus speziellen Glas gefertigt sein?

1.8 Umweltfaktoren

1.8.1 Wird die benötigte IP-Klasse für meine Anwendung erreicht?

1.8.2 Reicht die Max. Umgebungstemperatur des Scheinwerfers noch zum

         Einsatzort? Bei Einsatz in Kälte…. Zündet,

         arbeitet das Gerät bei wieviel Minusgraden?

1.8.3 Ist die Maximale Gehäusetemperatur ein Problem in der Umgebung?

1.8.4 Treten temperaturbedingte Spannungs-Knack-Geräusche auf? Stören Sie?

1.8.5 Wie verhält sich das Movinglight bei bei hoher Luftfeuchte

          oder "Boden-Nebel"

1.8.6 Erfolgt eine automatische Einstellen auf die Versorgungsspanung?

1.8.7 Ist ein Überspannungsschutz vorhanden?

1.8.8 Kann das Movinglight in allen Betriebslagen eingesetzt werden

          wie Vertikal, Horizontal, seitlich, seitlich auch in 90° gedrehter Anordnung?

2. Steuerung

2.1 Protokolle

2.1.1 Welche Protokolle benötigt mein System?

          Was bietet das Movinglight?
          DMX512-A, RS 432, ACN, RDM, Artnet, RS232, sonstige

2.1.2 Ist W-DMX vorbereitet - vorhanden,

          ist das W-DMX-System mit dem bereits vorhandenen Kompatibel?

2.1.3 Welche Protokolle sind vorbereitet

          und beim nächsten Softwareupdate zu aktivieren?

2.2 DMX

2.2.1 Was passiert wenn ein DMX-Datensatz nicht

         mit Startcode 0 gesendet wird?

2.2.2 Arbeitet das Movinglight auch wenn

          nicht alle 512 DMX-Kreise gesendet werden?

2.2.3 Was passiert wenn das DMX Signal ausbleibt?
          Verharren? Dimmer 0%? Abruf Interner Programme?

2.2.4 Was passiert bei erneuten DMX-Signal?

          (Beenden des Stand Alone Betriebs?)

2.2.5 Sinnige Modi für verschiedene Kreisanzahl - benötigte DMX Kreise
           z.B. nicht sehr hilfreich sind 16Bit Auflösung für CMY-Farbmischsystem?

2.2.6 Sind die Steuerkreise Unsinnig belegt
           wie z.B. Reset-Befehl und Dim-Stellbereich auf einen Steuerkreis.

2.2.7 Sind die Wertebereiche mit der Ansteuerung der Motoren gut aufgeteilt?
          Das heißt ist der Regelbereich von ganz langsam bis schnell gut?

2.2.8 Ist eine besondere Software notwendig

          um z.B. das Gerät zu adressieren? (RDM)

2.3 Interne Programme

2.3.1 Ist ein Stand Alonebetrieb und Master - Slave Synchronfunktion vorhanden?

2.3.2 Können Szenen in dem Movinglight programmiert werden? Wieviele?

2.3.3 Können mehrere Sequenzen ausgewählt werden? Überblendzeiten?

2.3.4 Ist es möglich die anliegende DMX-Ansteuerung als Szene aufzunehmen?

2.3.5 Ist es möglich Sequenzen nach Wochentag - Uhrzeit aufzurufen

2.3.6 Ist der Stand Alone Modus auch mit Musik zu triggern?

2.3.7 Sind verschiedene Stand Alone Programm vorbereitet

          (Langsame - Schnelle)?

2.4 Menue

2.4.1 Wie ist die Bedienung des Menüs

          wie TFT, LCD, Dotmatrix, 4 stelige LED mit
          Eingabe über 3 Tasten 4 Tasten 5 Tasten oder Encoder und Tasten?

2.4.2 Ist das Menü auch ohne Netzversorgung bedienbar? (Akkubetrieb)

2.4.3 Gibt es für die wichtigsten Funktionen Kurztastenkombinationen?

2.4.4 Wie gut ist die Übersichtlichkeit des Menü und der Struktur?

2.4.5 Wie ist das Druckgefühl der Tasten, Encoder?

2.4.6 Wie gut ist die Ablesbarkeit des Displays?

2.4.7 Ist die Helligkeit Kontrast des Displays einzustellen? Auto off?

2.4.8 Ist die Menüstruktur und Einstellmöglichkeiten sinning und übersichtlich?

2.4.9 Sind Dimmerkurven oder Preheat (bei Halogenleuchtmittel) einstellbar?

2.4.10 Sind die Lüfter in verschiedenen Modi einzustellen?
           (Stufen, Abschalten bei Übertemp. oder Lüfter an)

2.4.11 Ist ein Reset, partieller Reset vom Pult aus möglich?

2.4.12 Ist das Leuchtmittel vom Pult aus Ein- und Ausschaltbar?

2.4.13 Sind Funktionen wie Move in Black am Movinglight aktivierbar?

2.4.14 Ist Pan und Tilt jeweils zu invertieren?

2.4.15 Sind verschiedene Speed-Modis einzustellen wie: Sound optimiert,

           Präzisions optimiert, Speed optimiert, Einschwing optimiert?

2.4.16 Ist der Wertebereich (Auslenkung der Bewegung)

            von Pan und Tilt einzustellen?

2.4.17 Kann der Wertebereich auch mittels DMX-Befehl umgestellt werden?

2.4.18 Werden Informationen wie

            Betriebsstundenzähler Lampe, Zündung angezeigt?

2.4.19 Besteht ein Logfile für Betrieb, Wartung, Fehler?

            Und wie wird er ausgelesen?

2.4.20 Wie werden Fehler im Display angezeigt?

             Gespeichert? History abzurufen?

2.4.21 Ist das Display auf den Kopf zu stellen?

2.4.22 Flipt das Display bei Überkopfmontage des Movinglights automatisch?

2.4.23 Ist der aktuelle Betriebszustand z.B. im Reset, im Wartungsmode,
            im Stand Alonebetrieb am Display ersichtlich?

2.4.24 Sind alle motorischen Funktionen im Servicebereich einzel anzufahren?

2.4.25 Können die motorischen Funktionen

            zwischen mehreren ML angepasst werden?
             (Calibrieren der Farben auf den gleichen DMX-Steuer-Wert)

2.4.26 Ist das Movinglight auf Factory setting

            (Auslieferungszustand) zurückzusetzen?

2.4.27 Sind weiter Signallampen für

             z.B. Power, DMX, Fehler, W-DMX vorhanden?

2.5  Feedback

2.5.1 Werden zwischen den Platinen innerhalb des Movinglights Informationen zu

         einer Hauptplatine zurückgesendet

         wie z.B. Übertemperatur, Zustand Leuchtmittel?

2.5.2 Können die oben genannten Informationen zu einem Lichtstellpult,

         PC-Software übermittelt werden? Wenn Ja, wie?


3. Funktionen

3.1 Pan Tilt

3.1.1 Wie groß ist der Bewegungsradius bei Pan und Tilt

3.1.2 Mit wieviel Bit wird die Bewegung aufgelöst?
          (nicht verwechseln mit der Byteanzahl der Ansteuerung)

3.1.3 Wie gut arbeitet die Repositionierung
          nach verschiedenen DMX-Positionswerten?
          Nach Handauslenkung des Kopfes (automatisches repositioneren)
          Nach Ein- und Ausschalten des Movinglights.

3.1.4 Wie bewegt sich das Movinglight von Punkt A zu B (Schräge)
          mit eine geraden Bewegung?
          Mit einem Bogen?
          Erkennbaren Treppenstufen?
          Ein Nachschwingen beim Erreichen der Endposition?

3.1.5 Wie flüssig ist die Fahrt von A nach B

          bei extrem langsamer Geschwindigkeit?
          (Bei Stepmotoren Treppenfunktion, Interpolation; bei Servoantrieb linear?)

3.1.6 Wie hoch ist die max. Bewegungsgeschwindigkeit Pan/Tilt für Pan und Tilt?

3.1.7 Sind für Pan und Tilt Vector, Direkt oder über interne Zeittabelle einstellbar?

3.2 Lichtkegel

3.2.1 Welchen Abstrahlwinkel Min-Max

         (Halbwerts und 1/10Wert) erreicht der Beam?

3.2.2 Welche Farbtemperatur hat das Licht?

3.2.3 Wie Gleichmäßig ist die Lichtverteilung

          (Isograph, mind. Lichtverteilungskurve)

3.2.4 Wie hoch ist die erreichbare Lichtstärke in Candela?

3.2.5 Beim Spot - wie stark ist der Farbrand ausgeprägt? (Scharf gezogen)

3.2.6 Beim Spot - wie weich

          und regelmäßig nimmt das Licht zum Rand hin ab? (Unscharf gezogen)

3.2.7 Beim Spot - wie stark ist das Streulicht des Lichtstrahls

          (durch die Frontlinse)

3.2.8 Bei einem Zoom - ist er linear oder ein Stepzoom?

3.2.9 Sind mechanisch andere Optiken einsetzbar?

3.2.10 Wie schnell bewegt sich der motorische Zoom? (Linse für Abstrahlwinkel)

3.2.11 Wie lauft bewegt sich der motorische Zoom?

3.2.12 Wie schnell bewegt sich der motorische Fokus (Scharfstellinse)

3.2.13 Gibt es verschiedene Modi für einen Autofokus?
            Beim Zoom verfafahren wird automatisch der Focus nachgestellt?
            Es wird automatisch beim Einfahren auf das

            Goborad der Fokus darauf geändert?

3.3 Dimmer

3.3.1 Wie gleichmäßig ist das Dimmen von 100 zu  0%?

3.3.2 Wie schnell kann der dimmer von 100% auf 0% fahren?

          Plötzlicher Black out?

3.3.3 Verändert sich erkennbar etwas in den unteren ober oberen Stellwerten?

3.3.4 Wie verändert sich die Lichtfläche beim Dimmen im unteren Stellbereich?

3.3.5 Bei RGB-LED-Strahlern - Wie ändert sich die Farbe beim Dimmen?

3.3.6 Hat die Dimmereinstellung Auswirkungen auf die Stroboskopfrequenz?

3.3.7 Hat das Stroben mit Dimmersystem Einfluss auf die Dimmereinstellung?

3.3.8 Wie hoch ist die Maximale Strobefrequenz?

3.3.9 Ist ein Macro wie Randomstrob vorhanden? Musiktrigger für strobe?

3.3.10 Wie sehr wird das Lichtfeld durch den Strobe verzeichnet?

3.4 Gobo und Animationsräder

3.4.1 Wieviele Goboräder werden benötigt bzw. sind vorhanden?

3.4.2 Wieviele Goboplätze hat ein Goborad?

3.4.3 Welche Gobogröße bei welcher Motivgröße wird verwendet?

3.4.4 Wie dick darf ein Glasgobo sein?

          (Dicke bei Multicolorgolos kann sehr hoch sein)

3.4.5 Ist die Gobomotivauswahl gelungen, die Anordnung sinnig?

3.4.6 Sind die Goboplätze rotierbar, Indexierbar?

          Indexierbar mit 16Bit Ansteuerung?

3.4.7 Sind die Gobos bereits ausgerichtet einzusezen?

3.4.8 Sie gut ist die Repositionierung, nach Reset,

          On-OFF, Gobowechsel, Rotation?

3.4.9 Wie lange sind die Zeiten für Gobowechsel, davor, gegenüber, dahinter?

3.4.10 Wie lange sind die Zeiten für Gobowechsel von Rad zu Rad?

3.4.11 Gibt es ein Autofocus - Einem scharf ziehen auf das neu eingefahrene

            Goborad?

3.4.12 Bei rotierenden Bewegung,

            wie langsam, wie schnell ist die Rotation möglich?

3.4.13 Hat das rotieren des Rades Einfluss auf das rotieren des Gobos?

3.4.14 Bei langsamen Rotationen

            ist ein Ruckeln, bitweises springen zu erkennen?

3.4.15 Bei schnell rotierenden sysmetrischen Gobos ist der Mittelpunkt zentriert?

3.4.16 Werden alle Gobos (Glas, Metall) schaf dargestellt?

3.4.17 Werden alle Gobos auf den verschiedenen Rädern scharf dargestellt?

3.4.18 Wie ist die gleichmäßige Helligkeit der Gobosprojektion? (Randbereiche)

3.4.19 Sind Hallo, reflexionen um die Gobos oder innerhalb des Gobos

           erkennbar?

3.4.20 Ist ein Morphen zwischen den Goborädern möglich? (Echtes Morphen?)

3.4.21 Ist das Gobosystem Digital Aufgebaut? (z.B. über DLP)

3.4.22 Bei Animationsrädern - Ist das Rad aus Glas

            oder als Schattengobo ausgeführt?

3.4.23 Bei Animationsrädern -

            Kann das Rad stufenlos in den Strahlengang einfahren?

3.4.24 Bei Animationsrädern - Kann das Rad die Bewegungsrichtung
            von Horizontal zu vertikal ändern? Wenn nicht bewegt es sich Horizontal?

3.5 Iris

3.5.1 Wenn die Iris ganz offen ist, ist Sie noch mit Ihren Lamenllen im Lichtfeld?

3.5.2 Wie weit läßt sich die Iris schließen? Black out mit Iris möglich?

3.5.3 Sind die Iris Lamellen deutlich sichtbar, wie "rund" ist der Lichtkreis?

3.5.4 Wird rundherum die Iris gleich scharf dargestellt?

3.5.5 Wie schnell kann die Iris von 100% zu 0 verfahren werden?

3.5.6 Werden zusätzliche Hitzeschutzbleche mit hineingefahren?

3.6 Blendenschiebersystem (Wash Torblendensystem oder Effekt)

3.6.1 Wie weit läßt sich ein Blendenschieber in den Lichtkreis hineinfahren?

3.6.2 Wie weit läßt sich ein Blendenschieber kippen?

3.6.3 Können alle Blendenschieberbleche aneinander vorbeifahren

         (Anzahl Ebenen)

3.6.4 Kann mit den Blendenschiebern

          ein belibig kleines Dreieck abgeschoben werden?

3.6.5 Kann das gesamte Blendenschiebersystem rotiert werden?

3.6.6 Wie schnell können die Blendenschieber bewegt werden?

3.6.7 Könenn die Blendenschieber in schräger Position

          parallel verschoben weden?

3.6.8 Sind evtl Vorgefertigte Macros für Blendenschiebermuster abrufbar?

3.6.9 Beim Wash -

          Wie rechteckig, gleichmäßig wirkt das Lichtfeld durch den Ovalizer?

3.6.10 Beim Wash -

             Wie weit kann der Ovalizer rotieren bzw. ausgerichtet werden?

3.6.11 Beim Wash - Werden elektromechanische Torblenden verwendet?

3.7 Frost

3.7.1 Ist der Frost Stufenlos einfahrbar?

3.7.2 Wird das Lichtfeld gleichmäßig gefrostet

3.7.3 Beim Einfahren kommt der Frost von der Seite

          oder über das ganze Lichtfeld?

3.7.4 Bei seitlichen hineinfahren ist die Ausrichtung horizontal,

          Vertikal einstellbar?

3.7.5 Befindet sich der Frost vor oder hinter der Gobo Abbildungsebene?

3.7.6 Wie schnell kann der Frost eingefahren werden?

3.7.7 Hat der Frostfilter asymetrische Strukturen und kann rotiert werden?

3.7.8 Wie stark wird das Streufeld durch den Frost?

3.8 Prisma

3.8.1 Welche Prismatypen können in den Strahlengang eingefahren werden?

3.8.2 Wie gut ist die langsame Prismarotation? Die schnelle Rotation?

3.8.3 Ist das Prisma indexierbar?

3.9 Farben

3.9.1 Wie kräftig, sauber sind die Farben? (Rot, Orange, Gelb, Kongoblau)

3.9.2 Ist die Farbauswahl und Anordnung praxisgerecht?

3.9.3 Wieviele Farben-Farbkombinationen

          stehen mit dem Farbrad zur Verfügung

3.9.4 Sind die Farben bei mehren Movinglights gleicht?

3.9.5 Sind die Farbabweichungen bei Nachkauf bekannt?

3.9.6 Sind die Farben bei den Spot und Wash in der Familie Gleich?
          Auch von den Ansteuerwerten?

3.9.7 Sind die Farben auch bei dem Leistungsstärkeren,-

          schwächeren Typ der Produktserie gleich? Auch von den Ansteuerwerten?

3.9.8 Wie lange sind die Zeiten für Farbwechsel, davor, gegenüber, dahinter?

3.9.9 Kann das Farbrad Zwischenstellungen einnehmen?

3.9.10 Sind Vierfach, zweifach oder andere Kombifilter vorhanden?

3.9.11 Sind spezielle Farbfilter wie UV-Simulation standardmäßig dabei?

3.9.12 Können Mehrfachfarbfilter in sich rotieren?

3.9.13 Wie ist das Lichtbild bei den Übergängen von einer zur nächsten Farbe?

3.9.14 Ist das verfahren der Farbfräder ruckelfrei bei langsamer rotation?

3.9.15 Wie schnell kann das Farbrad rotieren?

3.9.16 Kann auf das Farbglas von der Optik scharf gezogen werden?

3.9.17 Sind Farbtemperaturkorrekturfilter vorhanden?

3.9.18 Sind Farbtemperaturkorrekturfilter stufenlos einfahrbar?

3.9.19 Welche Farbtemperatur kann maximal bei CTO und CTB erreicht werden?

3.9.20 Sind die Farben auswechselbar (Schnellwechselsystem)?

3.9.21 Ist ein Bestückung des Farbrades mit Gobos möglich?

3.9.22 Farbmischsystem - Wie groß ist der abgedeckte Farbbereich?

3.9.23 Farbmischsystem - Wie ist der Farbverlauf von einer Farbe zur nächsten?

3.9.24 Wie homogen ist die Einfärbung des Lichtfeldes bei Mischfarben?

3.9.25 Wie schnell können die Mischfarben wechsel (weiss zu Farbblackout)

3.9.26 Wie viel Licht passiert noch bei einem Farbblackout?

3.9.27 Wie homogen ist eine Farbmischung

            unter mehreren Geräten bei gleichen DMX-Ansteuerwerten?

3.9.28 Sind Farbabweichungen zwischen älterer und neuerer Geräte bekannt?

3.9.29 Bei LED-Farbmischung - Erfolgen Farbschatten?
             Wie läßt die gemischte Farbe den Scheinwerfer,
             ist der Blick auf den Scheinwerfer die gemischte Farbe ersichtlich?

3.9.30 Ist ein Macro wie Randomcolor vorhanden? Musiktrigger für Farbwechsel?

3.10 Geräusche - Emisionen

3.10.1 Wie störend sind die Geräusche bei Bewegung von Pan Tilt
            in den verschiedenen Betriebsmodis und Geschwindigkeiten?

3.10.2 Wie störend sind die Geräusche in Ruhe

             (Betrieb ohne aktueller Bewegung)

3.10.3 Wie störend sind die Geräusche beim Reset? Beim Lampenzünden?

3.10.4 Wie störend sind die Geräusche vom EVG, KVG oder Schaltnetzteil?

3.10.5 Wie störend sind die Geräusche der Lüfter? (in den verschiedenen Modis)

3.10.6 Wie störend sind die Geräusche beim Aktivieren einzelner Funktionen wie

           Iris, Dimmer, Strobe, Gobo, Prisma, Zoom …

3.10.7 Wie groß ist das nach hinten abgestrahlte Streulicht?

3.10.8 Sind Auffälligkeiten wie Einstreuung bei Video- oder Funk durch
             z.B. Sinusdimmern oder Microwellen bzw. schlechter EMV bekannt?

4.  Service durch Kunden

4.1 Servicedokumentation / Ersatzteile

4.1.1 Ist eine Serviceanleitung vorhanden

          oder wird der Service im Manual beschrieben?

4.1.2 Sind die Ersatzteile gut beschrieben? Wo erfolgt die Ersatzteilbeschaffung?

4.1.3 Wie lange dauert in der Regel die Lieferung von Erstatzteilen?

4.1.4 Ist ein Selbsttest mit Fehlerdiagnose und Abhilfebeschreibung vorhanden?

4.2 Menü-Monitoring

4.2.1 Gibt das Menü-Display Aufschluss über die Betriebsspannug,

          anliegende DMX-Werte, Temperatur im Kopf und Basement?

4.2.2 Kann im Menü für Servicezugriff Pan Tilt auch bei Reset deaktiviert werden.

4.3 Hardeware

4.3.1 Wie einfach ist der Austausch

         von Linsen, Spiegel, Luft-Filter, Funktionsmodulen?

4.3.2 Ist der Kopf für Service mit einer Pan-Tilt-Sperre zu arretieren?

4.3.3 Sind die Funktionsmodule zum Herausnehmen
          und neben dem Moving Light auf der Werkbank zu testen?

4.3.4 Sind unterschiedliche Schrauben verwendet um den Zugriff von Anwender

         und speziellen Service zu unterscheiden wie Kreutzschlitz zu Torx

4.3.5 Sind spezielle Werkzeuge - Schlüssel notwendig?

4.3.6 Basiert die Verbindung von Funktionsblöcken
          über Interne Bus-Verdrahtung oder Diskrete Verkabelung?

4.3.7 Sind die Internen Verkabelungen gelötet, geschraubt

          oder mit Steckverbinder?

4.3.8 Sind die internen Steckverbinder und Kabel beschriftet?

4.3.9 Sind die Treiber-Ics gesockelt, die Boards leicht zu tauschen?

4.3.10 Sind die Bereichsicherungen gut zu erreichen und auszuwechseln?

4.3.11 Sind Kontroll LEDs für Sensorimpulse,

            Versorgungsspannungen o.ä. vorhanden?

4.3.12 Sind Kontrollpunkte zum messen der Arbeitspunkte vorhanden
            und mit dem Sollwert beschriftet?

4.4 Firmware

4.4.1 Wird die Firmeware über Pult, PC-Adapter,

          Epromtausch, oder? Aktualiesiert?

4.4.2 Ist die Firmeware über ein Bussystem aufzuspielen?

4.4.3 Kann die Firmeware

          auf weitere angeschlossenen Geräte mit übertragen werden

4.5 Reinigung / Wartung

4.5.1 Sind Linsen, Spiegel, Filter, Glasgobos zum reinigen gut zu erreichbar?

4.5.2 Kann man den Luftfilter leicht austauschen, reinigen?

4.5.3 Wie gut kann man Staub, Pyroabbrandrückstände, Nebelfluidablagerungen

        aus dem Gerät entfernen bzw. wie stark lagern diese sich an?

4.5.4 Was ist an Führung, Schlitten…

          zu Fetten, mit Graphit oder anderem zu behandel und wie häufig?

5. Administratives

5.1 Anleitung

5.1.1 Ist eine Anleitung in Deutsch vorhanden?

5.1.2 Ist die Anleitung verständlich?

5.1.3 Ist die Anleitung Vollständig nach EN 62079

5.2 Typenschild

5.2.1 Ist das Typenschild Vollständig nach EN 60598?

5.2.2 Sind Leistungsaufnahme, Gewicht, Leuchtmittel,
          Betriebspannungsbereich ersichtlich?

5.2.3 Sind Hersteller oder Importeur, Seriennummer, Typ und Baujahr ersichtlich

5.2.4 Sind die Gefahrenhinweise ersichtlich?

5.3 Service

5.3.1 Wir der Service in Deutschland durchgeführt? Adresse?

5.3.2 Ist eine Hotline vorhanden?

5.3.3 Wie lange ist die Service Laufzeit
          (wie Lange ist das Gerät beim Service bis es wieder zurück ist)?

5.3.4 Ist eine Schulung über Service mit eignem Personal möglich?

5.4 CE-Zeichen

5.4.1 Ist ein CE-Zeichen vorhanden?

5.4.2 Liegt eine Konformitätserklärung bei
          bzw. welche Regeln sollen eingehalten worden sein?

5.4.3 Sind die Beschriftungen Abriebfest?

5.5 Sonstiges

5.5.1 Wie lange ist die Garantie (Nicht die Gewährleistung)?

5.5.2 Wo ist der Garantieerfüllungsort?

5.5.3 Was gehört zum mitgelieferten Zubehör?

Zurück. <--. Zurück (nach links). Nach oben (übergeordnet).
